ABS Sertifikalı Dövme Ürünler: Denizcilik Parçaları Sipariş Etmeden Önce Tersanelerin İhtiyacı Olanlar

Bir tersane, gelen inceleme sırasında dövme pervane şaftını reddediyor. Kimya doğru, çekme sonuçları başarılı ve değirmen sertifikası eksiksiz görünüyor. Eksik olan, test kaydındaki ABS'ler sörveyörünün imzasıdır, bu nedenle şaft, imtiyaz veya tekrar testi olmadan sınıflandırılmış bir kaba giremez. Bu tek bir boşluk, yeni inşa programına üç ila beş hafta ekleyebilir ve dövmenin kendisi de mükemmel bir şekilde sağlamdır.

ABS sertifikalı dövmeler, yalnızca test raporu eklenmiş dövmeler değildir. Bunlar, malzeme kalitesi, çelik ısısı, dövme rotası, test kuponu, ısıl işlem kayıtları ve bitmiş boyutların ABS Malzeme ve Kaynak Kurallarına göre doğrulandığı Amerikan Denizcilik Bürosu ile yapılan bir araştırma anlaşması kapsamında yapılan bileşenlerdir. Sertifika bu zincirin tamamı değil, son adımıdır.

Bu kılavuz, sertifikanın neyi doğruladığını, normalde hangi dövme parçaların buna ihtiyaç duyduğunu, araştırma adımlarının normal üretim rotasına nasıl uyduğunu ve en çok yeniden çalışmaya neden olan arıza noktalarını kapsar.

Dövmeye İlişkin ABS Sertifikası Aslında Neyi Onaylıyor?

ABS iki düzeyde çalışır ve bunların karıştırılması çoğu gecikmeye neden olur. Bunlardan ilki, fabrikanın, proses kontrolünün ve test tesislerinin tedarik edilen kapsama uygun olduğunu doğrulayan bir iş onayı veya üretim değerlendirmesi yoluyla imalatçının onayıdır. İkincisi, bir araştırmacının belirli bir öğenin veya partinin kabul edilen bir kaliteye göre üretildiğini, gerektiği gibi test edildiğini ve çelik sıcaklığına göre izlenebilir olduğunu doğruladığı bireysel ürünün sertifikasyonudur.

ABS, şaftlama için Derece 2'den Derece 5'e kadar dövme derecelerini tanır; kalite arttıkça akma mukavemeti artar ve kimya ve ısıl işlem daha sıkı kontrol edilir. Yapısal ve basınç tutucu parçalar ayrı kural bölümlerine tabidir. Daha yüksek kalite otomatik olarak daha iyi anlamına gelmez: 5. Sınıf şaft daha yakın fırın kontrolü gerektirir ve ısıl işlem kaydındaki herhangi bir sapma doğrudan sertifikasyon riski haline gelir.

Hangi Dövme Parçaların Normalde ABS Sertifikasına İhtiyacı Vardır

Klaslı bir gemide gereksinim, işlevin ardından gelir. Arızası tahrik, direksiyon veya basınç sınırına mal olacak bileşenler, ABS'nin inceleme kapsamında görmeyi beklediği bileşenlerdir.

• Pervane milleri, ara miller, stern tüp milleri ve itme milleri
• Dümen dipçikleri, dümen iğneleri ve dümen taşıyıcı bileşenleri
• Şaft hattının bir parçasını oluşturan kaplin ve flanş dövmeleri
• Kaplinler ve dümen düzenekleri için denizcilik cıvataları, saplamaları ve hidrolik somunları
• Ana tahrik dişli kutuları için dişliler, pinyonlar ve miller
• Gösterimin gerektirdiği durumlarda güverte makineleri ve bağlama bileşenleri

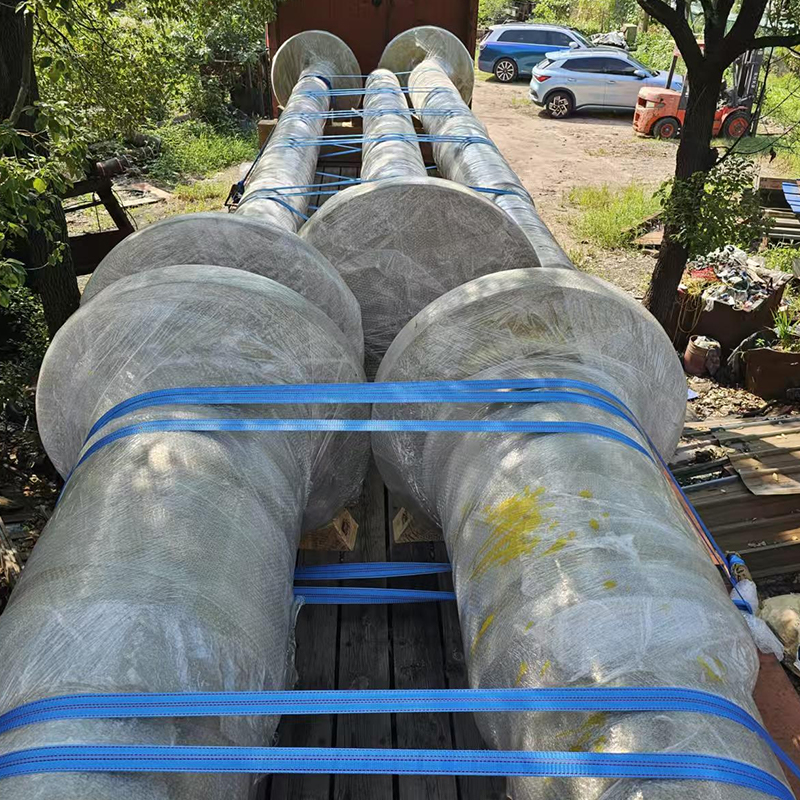

Sınıflandırılmış Deniz Gemileri için Pervane Şaftı Dövmeleri Kritik deniz aktarma organları için 10.500 kg ağırlığa ve büyük boyutlara sahip C45E pervane şaftı dövmesi; Sipariş vermeden önce anket ihtiyaçlarını kontrol edin. Ürünü Görüntüle →

Tahrik ve direksiyon zincirinin dışındaki parçalara farklı şekilde davranılır. Sınıf işaretine ve bayrak durumuna bağlı olarak bir pompa mili veya dövme braket, hiçbir ünite sertifikasına ihtiyaç duymayabilir veya yalnızca malzeme sertifikasına ihtiyaç duyabilir. Bu soruyu dövme bittikten sonra değil, satın alma siparişi verilmeden önce çözün. Aynı ailenin daha geniş bir görünümü bizim fotoğrafımızda yer alıyor. gemi ve liman makineleri dövmeleri aralık.

Siparişten Teslimata Kadar Anket Rotası

Sertifikasyon bir dizidir ve her adım bir sonraki adıma kilitlenir. İleriye atlamak nadiren zaman kazandırır.

1. Kural kontrolü ve çizim incelemesi: çizim yayınlanmadan önce sınıf notasyonunu, gerekli notu, test programını ve herhangi bir darbe testi sıcaklığını onaylayın.
2. Çelik seçimi: Her bir ısı izlenebilir olmalı ve gerektiğinde onaylı bir işletme tarafından üretilmelidir. Onaylanmamış bir kaynaktan alınan benzer bir not, tek başına test yapılarak belirlenemez.
3. Dövme: indirgeme oranı, dövme sıcaklık aralığı ve yeniden ısıtma sayısı kaydedilir. Onarım kaynağı bir atölye kararı değildir; önceden onay alınması ve genellikle ısıl işlemin tekrarlanması gerekir.
4. Isıl işlem: Sertifika paketi için tutulan fırın çizelgeleri, şarj konumu ve termokupl kayıtları ile normalleştirme veya su verme ve dereceye göre temperleme.
5. Test kuponu: dövme üzerindeki bir uzatmadan veya temsil ettiği parçayla aynı indirgeme oranı ve ısıl işleme tabi tutulan ayrı olarak dövülmüş bir test parçasından alınır.
6. Tanıklı testler: Çekme, darbe ve sertlik testleri, sörveyörün hazır bulunmasıyla veya onaylanmış işler için üzerinde anlaşılan bir gözetim düzenlemesi kapsamında gerçekleştirilir.
7. Muayene ve boyut kontrolü: gerekli kabul seviyesine kadar ultrasonik muayene, belirtildiğinde bitmiş yüzeylerde manyetik parçacık muayenesi ve onaylanmış çizime göre boyut raporu.
8. Markalama ve sertifika verilmesi: izlenebilirliğin işleme ve boyamadan sonra da devam etmesi için ısı numarası, kalite, parça kimliği ve araştırmacı damgası uygulandı.

Alıcıların Piyasaya Sürülmeden Önce Kilitlenmesi Gereken Denetim Noktaları

ABS sertifikalı dövmelerle ilgili çoğu anlaşmazlık, çok geç kararlaştırılan ayrıntılara dayanıyor. Bu öğeler satın alma siparişine yazılmaya değer.

• Not eşleşmesi: Çizimdeki not, söz konusu başvuru için kabul edilen notla eşleşmelidir. Dereceyi yükseltmek, gereksinimleri ve fırın kontrolünü etkiler.
• Test kuponu konumu: kuponlar normalde parçanın gövdesinden değil, ana çalışma gerilimi yönündeki bir uzatmadan gelir.
• Test kapsamı: ısı başına çekme testi, tasarım sıcaklığında darbe testi ve kuralın gerektirdiği bölüm boyunca bir sertlik araştırması.
• İnceleme düzeyi ve kapsamı: Tarama planını, referans standardını ve raporlama formatını önceden kabul edin, aksi takdirde parçanın kaba işlemeden sonra ikinci bir incelemeye ihtiyacı olabilir.
• Onarım politikası: onay olmadan kaynak onarımı yapılmaz ve belgelenmiş bir prosedür olmadan yüzey göstergelerinin karıştırılması yasaktır.
• İşleme ödeneği: dövme ve bitmiş toleranslar farklı şeyler olduğundan. Belirtilen bölümün altında kesmeden inceleme ve son işleme için yeterli stok bırakın.
• Dokümantasyon seti: sertifika, fırın şemaları, test raporları, muayene raporları ve boyutsal rapor, hepsi çizim revizyonuna çapraz referanslıdır.

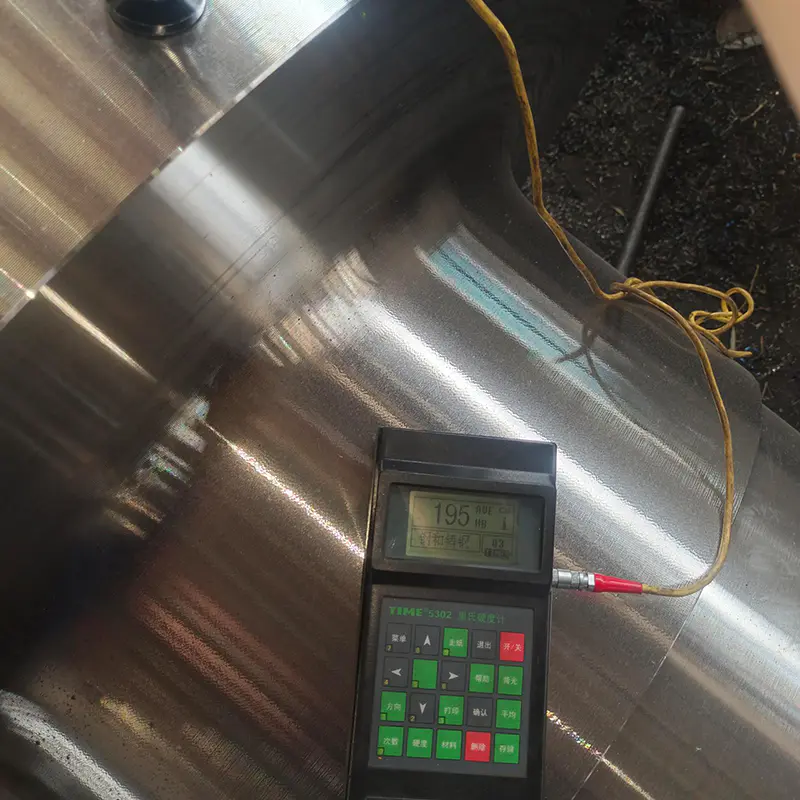

C45E Çelikten Denizcilik Ara Şaft Dövmeleri C45E ara şaft dövmesi, 12.100 kg, ısıl işlem ve hassas işleme ile; Test ve tedavi kayıtlarını satın alma siparişinin başlarında kabul edin. Ürünü Görüntüle →

Isıl işlem kayıtları genellikle tedarikçi dosyasının en zayıf kısmıdır. Bizim metal ısıl işleminin temellerinin özeti Bir araştırmacının hangi parametreleri görmek isteyeceğini açıklar.

ABS Sertifikalı Dövmeler Neden Reddediliyor veya Gecikiyor?

Uygulamada, reddedilmeler nadiren başarısız bir çekme testinden kaynaklanır. Kanıtlardaki boşluklardan geliyorlar.

• Ünite izlenebilirliğini bozan, tekil öğeyi kapsamayan ancak çelik ısısını kapsayan bir sertifika.
• Farklı bir ısıl işlemle dövülmüş veya bitmiş parçadan farklı bir ısıl işlem uygulanmış bir test kuponu.
• Sertlik, kural sınırının ötesinde dağılır ve söndürme sırasında dönüşümün tamamlanmamış olduğuna işaret eder.
• Yanlış sıcaklıkta veya yanlış numune yöneliminde darbe testi.
• Ultrasonik muayene son ısıl işlemden önce gerçekleştirilir, bu nedenle sonuçlar artık teslim edilen durumu temsil etmez.
• Eksik fırın çizelgeleri veya parçayı belirli bir döngüye bağlayamayan bir şarj kaydı.
• Son araştırmada izinsiz kaynak onarımı keşfedildi.
• İşleme sırasında markalama kayboluyor ve bitmiş parçayı sertifikasına bağlama olanağı kalmıyor.

Bunların her birinin önlenmesi ucuz, düzeltilmesi ise pahalıdır. Bir şaftın son işlenmesi tamamlandıktan sonra, yeniden test genellikle malzemenin hurdaya çıkarılması veya bir imtiyaz için pazarlık yapılması anlamına gelir.

Onaylanmış Bir İşin Teslim Süresi, Maliyeti ve Değeri

Sertifikasyonun gerçek maliyeti vardır: ekstra kupon malzemesi, sörveyör katılımı, ek inceleme ve üretimle paralel çalışan dokümantasyon iş yükü. İlk makale için bir ila üç haftalık ekstra teslim süresi bekleyebilirsiniz. Onaylanmış bir çalışma düzenlemesi kapsamında üretilen tekrarlanan siparişlerde bu süre birkaç güne düşebilir çünkü denetim, her teste katılmak yerine gözetim esasına göre hareket eder.

Daha iyi bir kaldıraç, şirketteki tüm zinciri kontrol eden bir sahtekar seçmektir. Taşerona verilen her süreç, başka bir izlenebilirlik devri ve kayıtların eksik gelmesi için başka bir şanstır.

ACE Group, Kasım 2025'te hizmete giren 50.018 metrekareden fazla kapalı üretim alanına sahip Jiangsu'daki 55 dönümlük bir tesiste dövme parçalar üretiyor. Atölyede gaz ateşlemeli ısıtma fırınları, ısıl işlem direnç fırınları, söndürme tankları, indüksiyon sertleştirme ekipmanı ve işleme merkezleri tarafından desteklenen 3 ton, 5 ton ve 15 tonluk elektro hidrolik kırıcılar ve 1 metre ve 1,5 metre dikey halka haddeleme makineleri çalışıyor. Dövme, ısıl işlem, işleme, kaynak imalatı ve yüzey kaplama, çelik alımından sevkiyata kadar ısı numarası izlenebilirliğini koruyan tek bir kalite sistemi altında toplanmıştır.

Denizcilik Yönlendirme Sistemleri için Dümen Dip Dövmeleri 316L, 45E ve 40Cr'deki ağır dümen stok dövmeleri, örneğin 8.700 kg ve D522 × 6002 mm, sınıf incelemesi için çizime sağlanmıştır. Ürünü Görüntüle →

Şaft, dümen bileşenleri, flanş ve cıvata dövmeleri, dişli boşlukları ve standart dışı özel parçalar, sınıf incelemesi için hazırlanan test ve işlem kayıtları ile birlikte çizime sunulur. Teklif aşamasında notasyon, not ve test takvimi onaylandığında sertifikasyon yolu öngörülebilir hale gelir.

ABS sertifikalı dövmeler çelik kalitesinden ziyade hazırlık aşamasında başarılı olur veya başarısız olur. İlk eleme yapılmadan önce notu, test kuponunu, sınav seviyesini ve belirlenen belgeleri belirleyin ve araştırmacı, planlanan rotanın sonundaki bir engel yerine, planlı bir rota üzerinde bir kontrol noktası haline gelsin.
